工业型壁挂液晶温湿度变送器（485型）
产品型号：RS-WS-N01-2D-*-LCD
该产品为工业型壁挂高防护等级外壳，防护等级IP65，防雨雪且透气性好。
相关产品
壁挂经济型485温湿度传感器
大液晶485温湿度变送记录仪
探头型温湿度变送器
王字壳液晶温湿度传感器
壁挂式温湿度485型传感器
数显管道式485型温湿度传感器
长管道式温湿度传感器
露点温度变送器
扁卡轨壳485型温湿度传感器
485型工业管道式液晶温湿度变送器
485型工业管道式温湿度变送器
86壳485型温湿度传感器
产品详情
产品概述
该产品为工业型壁挂高防护等级外壳。电路采用美国进口工业级微处理器芯片、进口高精度温湿度传感器，确保产品优异的可靠性、高精度和互换性。输出信号类型为RS485，最远可通信2000米，标准的ModBus协议，支持二次开发。
功能特点
采用美国进口工业级微处理器芯片、进口高精度温湿度传感器，长期稳定性好，漂移小。
采用专用的485电路，标准ModBus-RTU通信协议，通信地址及波特率可设置。
壳体带有LCD液晶显示屏，美观大方，抗灰尘防护等级高（IP65）。
设备壳体采用带按键设计，通过按键可设置修改参数，操作十分方便。
交直流供电均可，DC12～36V 或者 AC24V（±20%）（仅交直流选型）。
主要技术参数
| 供电 | 直流选型 | DC 7~30V |
| 交直流选型 | DC12～36V 或者 AC24V（±20%） | |
| 最大功耗 | 0.1W | |
| 精度 | 湿度 | ±2%RH（60%RH，25℃） |
| 温度 | ±0.2℃（25℃） | |
| 温度量程 | 默认-40℃~+80℃ | |
| 湿度量程 | 0%RH-100%RH | |
| 变送器电路工作温湿度 | -20℃~+60℃，0%RH~99.9%RH（非结露） | |
| 探头工作温度 | 默认-40℃~+80℃ | |
| 探头工作湿度 | 0%RH-100%RH | |
| 长期稳定性 | 湿度 | ≤0.25%RH/y |
| 温度 | ≤0.03℃/y | |
| 响应时间 | 温度 | ≤25s（1m/s风速） |
| 湿度 | ≤8s（1m/s风速） | |
| 允许最大气流速度 | 16m/s | |
| 输出信号 | RS485(ModBus 协议） | |
产品选型
| RS- | 公司代号 | ||||||
| WS- | 温湿度变送、传感器 | ||||||
| N01- | 485通讯（ModBus-RTU协议） | ||||||
| 2D- | 工业型壁挂 | ||||||
| AC- | 交直流选型 | ||||||
| 空- | 直流选型 | ||||||
| LCD- | 带液晶显示 | ||||||
| 空 | 外置精装探头（默认） | ||||||
| 5 | 外延精装探头 | ||||||
| 6 | 外延防水探头 | ||||||
| 7 | 外延高灵敏度探头 | ||||||
| 8 | 外延普通探头 | ||||||
| 9 | 外延金属防水探头 | ||||||
| A | 外延四分管螺纹探头 | ||||||
| B | 外延宽温探头 | ||||||
| ZJ | 外延夹持探头 | ||||||
| HD | 活动螺纹探头 | ||||||
| FW | 蜂窝型探头（相比默认探头对湿度环境反应灵敏，不防尘，无法使用在粉尘较大的环境，抗2.5m/s风） | ||||||
| FF | 不锈钢防风探头（316L不锈钢材质，耐腐蚀性强，高温强度优秀，间隙小，可抗30m/s风，可阻挡细小粉尘穿透） | ||||||
| E | 分体型温湿度探头(默认线长5m) | ||||||

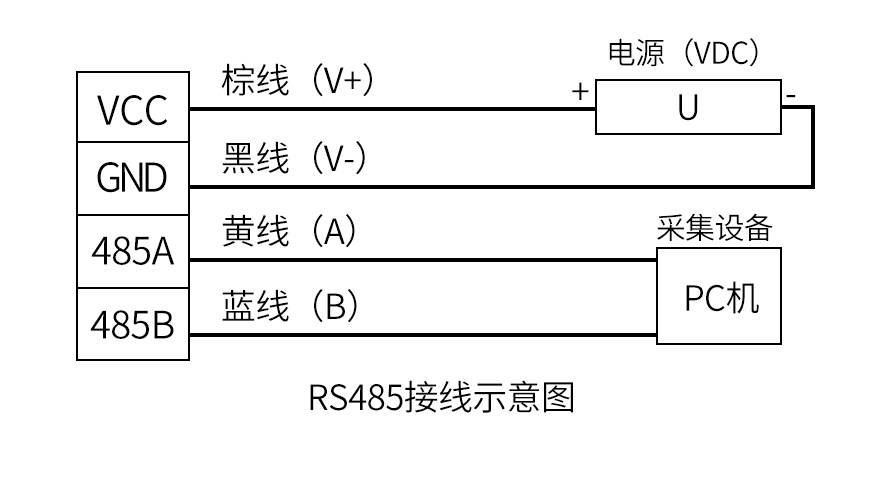

系统框架图

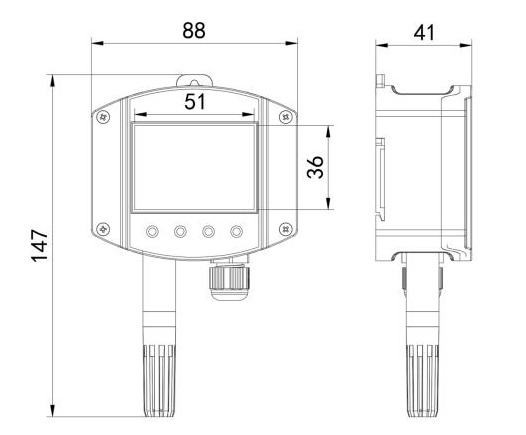

尺寸说明
安装说明

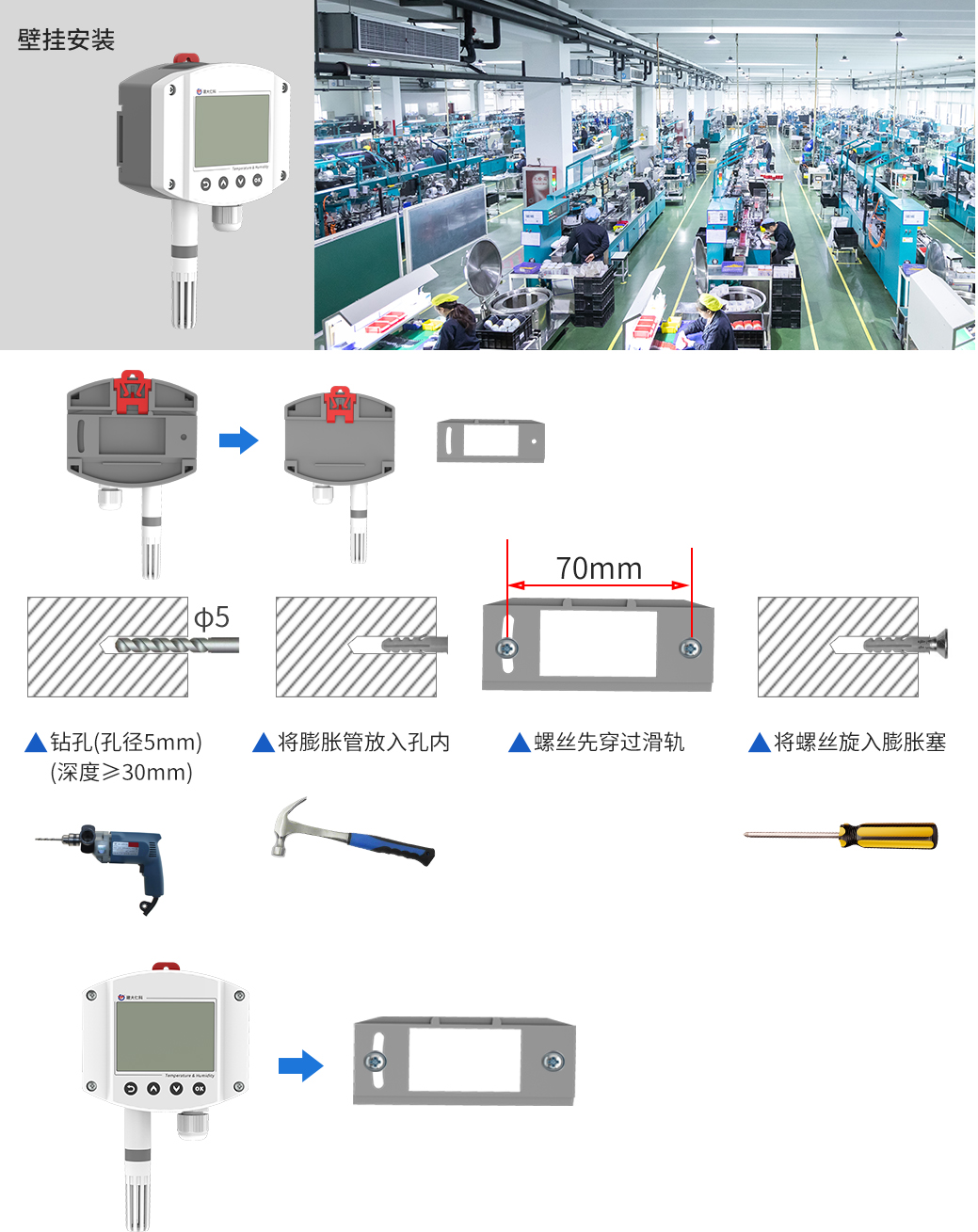

壁挂式安装

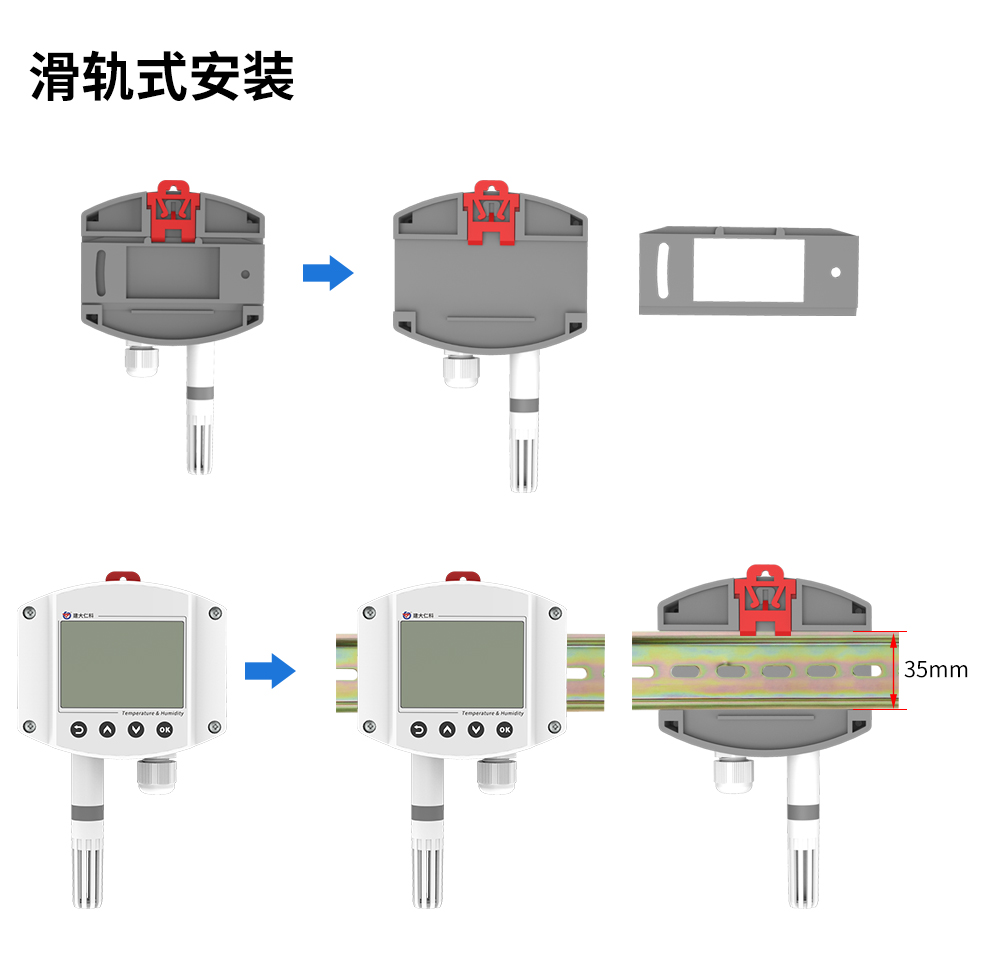

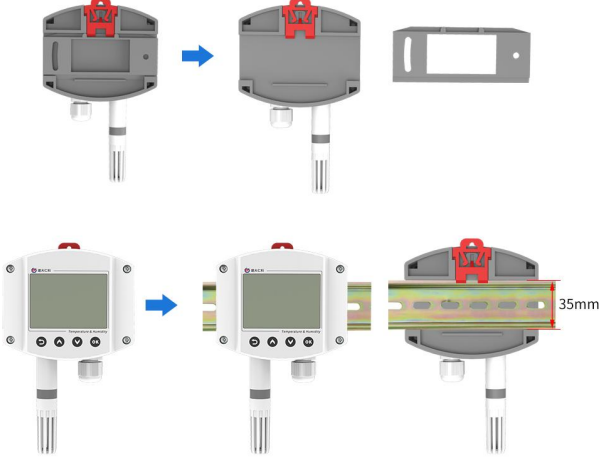

滑轨式安装

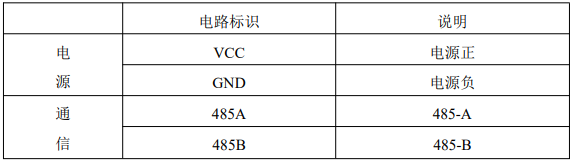

接口说明
